Trassenverlauf finden
Der Straßenentwurf im VIS-All® 3D wurde speziell für die effiziente Herstellung von Trassen-Varianten entwickelt. Dieser erfolgt direkt in der 3D-Umgebung.
Damit besteht die Möglichkeit, in frühen Planungsphasen denkbare Straßenverläufe zu visualisieren und gegeneinander abzuwägen.

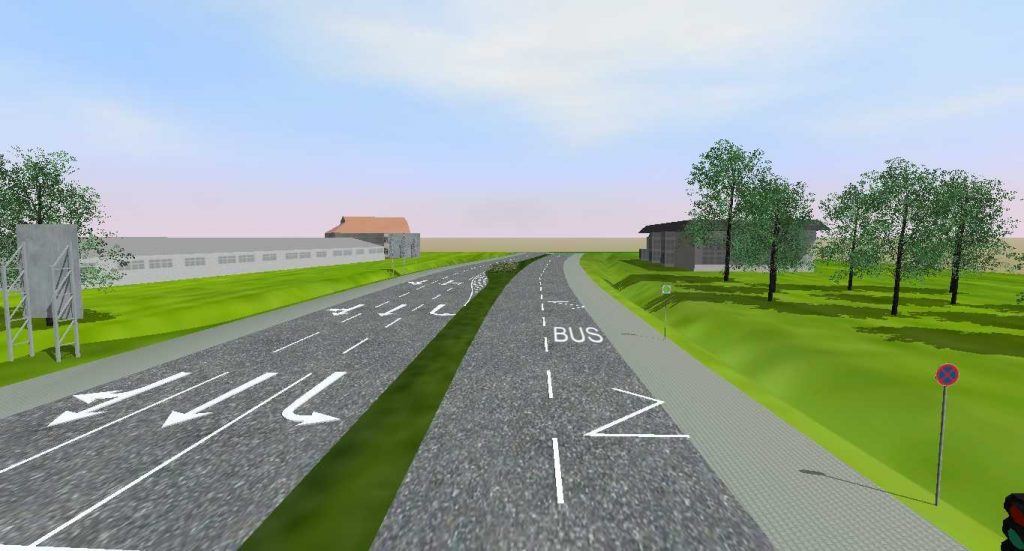

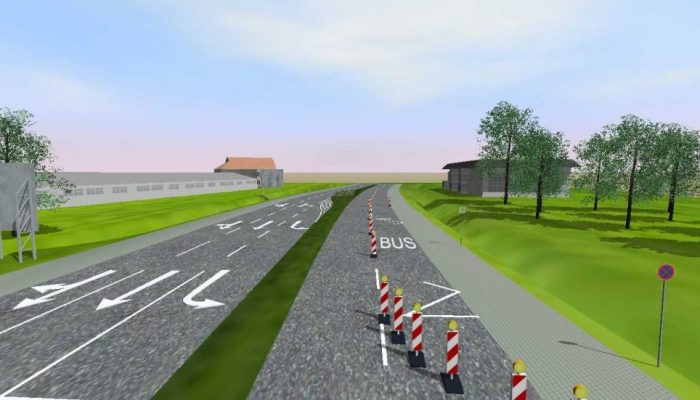

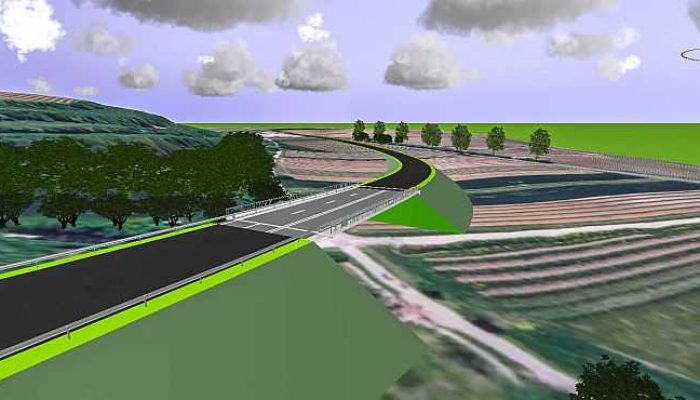

Auf Grundlage der räumlichen Darstellung aller erforderlichen Daten (Digitales Geländemodell, Orthofoto, Gebietsinformationen) kann mit wenigen Mausklicks der Trassenverlauf direkt in das Gelände einfügt werden. Zur Optimierung von Achse und Gradiente genügt ein „Ziehen“ und „Schieben“ an den relevanten Trassenpunkten mit der Maus. Die neue Linie wird sofort mit dem Urgelände verschnitten. Dabei ist jederzeit die visuelle Kontrolle des Trassenverlauf s aus Fahrersicht und aus jeder beliebigen Position möglich.
RAL gibt Orientierung
Kosten schnell erfassen
Parallel zum Entwurf werden sofort die entstandenen Auf- und Abtragsmengen berechnet. Anhand Ihrer Einheitspreise entsprechend der AKVS 2014 ermittelt das Programm die aktuellen Gesamtkosten.
Brücken- und Tunnelbauwerke sowie Knotenpunkte können Sie dabei als Platzhalter im 3D- Modell festlegen und in die Kostenrechnung einfließen lassen.
Weiterbearbeitung
Ist die Vorzugsvariante gefunden, wird diese in das gewohnte CAD-Entwurfsprogramm exportiert, um in den weiteren Planungsphasen darauf aufzubauen. Der Export erfolgt als OKSTRA, LandXML, 3D-DXF oder in den Datenarten DA40/ DA21/ REB.
Weiterhin besteht jederzeit die Möglichkeit zum Import von extern geplanten Trassen ins VIS-All®, um beispielsweise die Qualität der räumlichen Linienführung (HViSt) zu überprüfen oder mittels Visualisierung die Auswirkungen auf das Landschaftsbild zu beurteilen.
Paralleler Entwurf im 3D und CAD
Der Datenaustausch zwischen VIS-All® und der Planungssoftware iTWO civil wurde komplett überarbeitet und effizient gestaltet:
Der Entwurf im iTWO civil wird direkt nach VIS-All® übertragen, kann dort optimiert und jederzeit zurück nach iTWO civil synchronisiert werden. Damit werden die Stärken beider Systeme für Ihren Entwurf vereint.
