GraGo – Der Grabengenerator
Einfach. Präzise. Vorschriftenkonform.
Beim Verlegen neuer Anschlussleitungen sind klare Vorgaben einzuhalten:
- Mindestverlegetiefen
- Abstände zwischen Leitungen
- Berücksichtigung verschiedener Medien

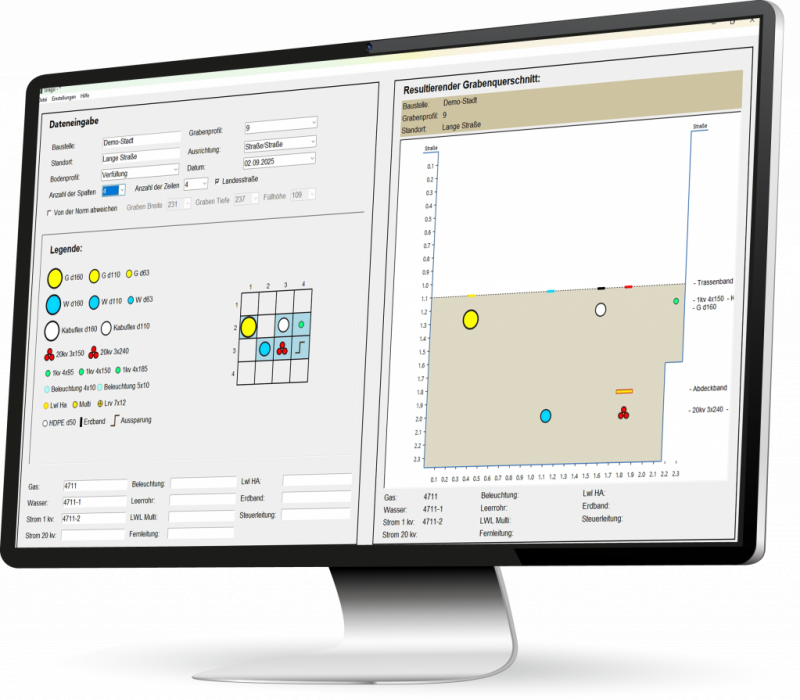

Mit GraGo – dem Grabengenerator erstellen Sie Grabenquerschnitte schnell, normgerecht und flexibel.
Ein Programm für alle relevanten Leitungen
GraGo ist eine spezialisierte Software für die Erstellung, Prüfung und Dokumentation von Grabenquerschnitten im Leitungs- und Tiefbau. Die Anwendung unterstützt Planer, Ingenieurbüros und ausführende Tiefbauunternehmen bei einer schnellen, nachvollziehbaren und normgerechten Grabenplanung. Von der frühen Planung bis zur Bauausführung liefert GraGo eine verlässliche Grundlage für Abstimmung, Genehmigung und Umsetzung von Infrastrukturprojekten.
In der Infrastrukturplanung ist die präzise Erstellung von Grabenquerschnitten unter strikter Einhaltung technischer Regelwerke eine zentrale Herausforderung. GraGo ist die spezialisierte Softwarelösung, um Leitungsprojekte schnell, vorschriftenkonform und flexibel zu visualisieren. Durch die Automatisierung komplexer Berechnungen gewährleistet das Tool eine rechtssichere Planung und eine lückenlose Dokumentation für alle Projektphasen.
Ihre Vorteile auf einen Blick
Energieversorger & Stadtwerke
Rechtssicherheit durch DIN-konforme Grabenplanung
Für Betreiber kritischer Infrastrukturen ist die Einhaltung technischer Normen die Basis für Versorgungssicherheit. GraGo unterstützt Sie als digitale Kontrollinstanz:
- Automatisierte Regelprüfung: Die Software prüft bei der Platzierung von Medien direkt die geforderten Mindestverlegetiefen sowie die horizontalen und vertikalen Abstände.
- Zuverlässige Spartentrennung im Tiefbau: Durch die vordefinierte Logik wird sichergestellt, dass Gas, Wasser, Strom und LWL-Leitungen gemäß den Sicherheitsvorgaben voneinander getrennt positioniert werden.
- Qualitätssicherung: Integrierte Warnhinweise bei Nichteinhaltung von Vorgaben verhindern Planungsfehler bereits im Vorfeld. Spezifische Schutzmaßnahmen wie Abdeckbänder oder Flammenschutz lassen sich pro Element definieren.
Tiefbauplanung
Effizienzsteigerung und präzise Spartentrennung
Zeitdruck und komplexe Regelwerke erfordern Werkzeuge, die den manuellen Aufwand minimieren. GraGo optimiert Ihren Workflow:
- Intelligente Entwurfswerkzeuge: Medien werden einfach per Drag & Drop in ein Gitter gezogen, welches die Schichten des Grabens definiert. Die Software übernimmt die DIN-konforme Grabenplanung, indem sie Tiefen am Element mit der größten Mindesttiefe ausrichtet.
- Dynamische Anpassung: Muss ein Graben aufgrund seiner Tiefe eine bestimmte Mindestbreite erreichen, verteilt GraGo die zusätzliche Breite automatisch auf alle Elemente innerhalb einer Schicht.
- Automatisierter PDF-Export: Erstellen Sie auf Knopfdruck professionelle Grafiken inklusive Maßen, Beschriftungen und Medienkennzeichnungen für Ihre Projektunterlagen.
Ausführende Firmen
Flexibilität und lückenlose Leitungskataster-Dokumentation
Auf der Baustelle zählt die Übereinstimmung von Planung und Ausführung. GraGo bietet hierfür die notwendige Praxisnähe:
- Präzise Leitungskataster-Dokumentation: Erfassen Sie detaillierte Informationen zu jedem verbauten Element (z. B. Rohrdimensionen), die in der Fußzeile des PDF-Exports ausgegeben werden. Auch Baustellenbezeichnungen, Standorte und Bodenprofile werden komfortabel dokumentiert.
- Anpassungsfähigkeit vor Ort: Sollten bauliche Hindernisse eine Abweichung erfordern, erlaubt der freie Konfigurationsmodus das manuelle Verschieben aller Elemente per Maus.
- Rechtssicherer Nachweis: Dokumentieren Sie die tatsächliche Verlegeweise schnell und sicher, inklusive der verwendeten Bodenarten und Verlegefirmen.
Funktionsübersicht
- Intuitives Drag & Drop: Medien wie Gas, Wasser, Strom (1 kV/20 kV), LWL oder Beleuchtung können einfach per Maus in den Grabenquerschnitt gezogen werden.
- Zwei Planungsmodi: Die Software bietet einen Logik-Modus für regelbasierte Entwürfe sowie einen freien Konfigurationsmodus („Von der Norm abweichen“) für maximale Flexibilität bei baulichen Einschränkungen.
- Anpassbare Graben-Struktur: Im Logik-Modus lässt sich die Anzahl der Spalten und Zeilen (Schichten) festlegen, wobei das Programm die tatsächliche Grabeneinteilung automatisch berechnet.
- Varianten-Auswahl: Beim Hinzufügen von Elementen mit verschiedenen Größen öffnet sich ein Kontextmenü zur Auswahl der spezifischen Variante.
- Individuelle Eigenschaften: Über ein Kontextmenü (Rechtsklick) können Labels festgelegt, Größen geändert oder zusätzliche Schutzmaßnahmen wie Flammenschutz hinzugefügt werden.
